在工业自动化领域，PLC 变频控制柜可是个低调的实力派。它广泛应用于各个行业，默默地为生产效率和设备稳定性保驾护航。

要想了解 PLC 变频控制柜，首先得认识它的核心成员：变频器、PLC、接触器等。这些元件各司其职，共同构成了一个强大的控制系统。

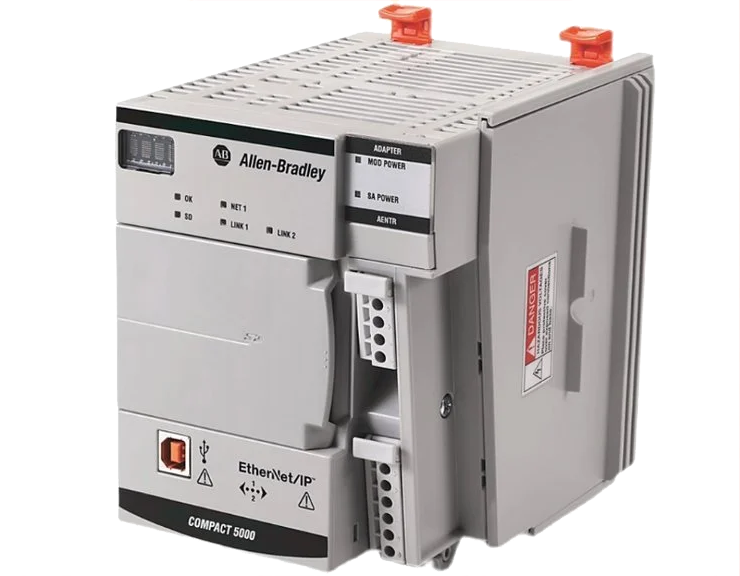

1.PLC（可编程逻辑控制器）：是控制柜的核心，能存储和执行程序，根据预设逻辑控制设备运行，采集并处理输入信号，输出控制信号。

2.变频器：通过改变电源频率调节交流电动机的转速、转矩，实现软启动、调速和节能，由整流、逆变环节完成工作。

3.断路器：正常时接通和分断负荷电流，故障时自动切断电路，保护线路和设备，利用双金属片或电磁脱扣原理。

4.接触器：频繁接通和分断主电路，控制电机状态，实现远程控制，依靠电磁线圈通电产生的吸力动作。

5.热继电器：对电动机进行过载保护，电流过大时双金属片变形推动触头切断控制电路，基于电流热效应。

6.中间继电器：在控制电路中转换、放大和隔离信号，电磁线圈通电产生吸力实现信号操作。

7.熔断器：当电流超规定值时熔体熔断切断电路，防止故障扩大，依据电流热效应。

8.电抗器：分输入输出电抗器，分别用于限制谐波、改善功率因数和抑制电压尖峰，利用电感对交流电的阻碍。

9.滤波器：滤除变频器产生的谐波，减少电磁干扰，提高电磁兼容性，靠电感电容滤波。

10.控制面板：有操作按钮、指示灯和显示屏，用于手动操作、参数设置和状态显示。

11.其他附件：包括接线端子、线槽、导轨，辅助电气连接、支撑固定元件，使布线规范。

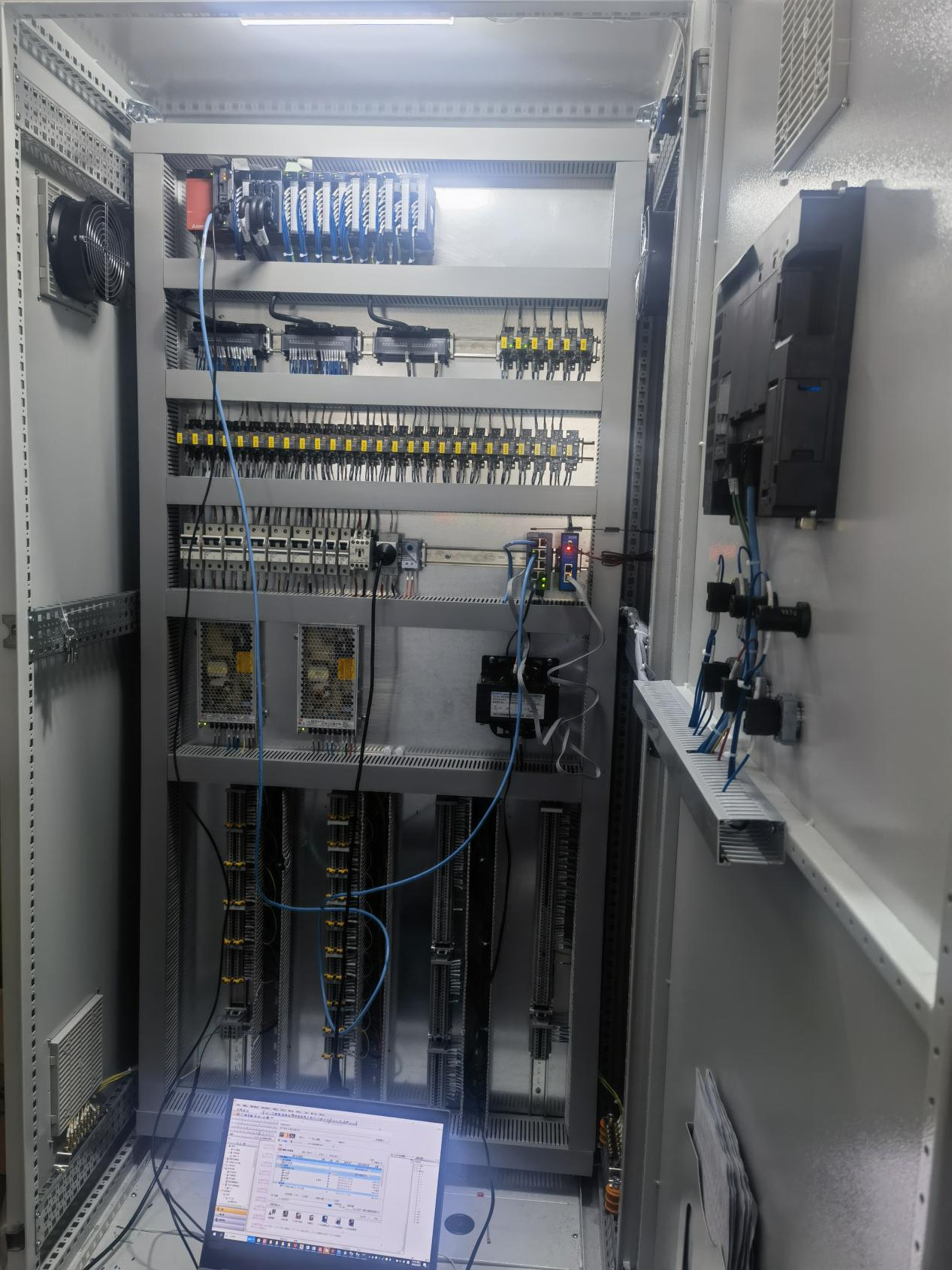

一般来说，PLC 变频控制柜的外观设计需要简洁大方，便于操作和维护。内部结构布局合理，元件排列有序，才能降低故障率。

现在我们再来说说PLC 变频控制柜的工作原理。

1. PLC 作为控制核心，如何接收和处理各类传感器信号？

PLC 通过输入模块接收传感器的信号，这些信号可能是数字量（如开关信号）或模拟量（如温度、压力信号）。PLC 在扫描周期内，将输入信号存储在输入映像寄存器，根据用户程序的逻辑进行处理，如比较、运算、逻辑判断等操作。

2. 变频器依据 PLC 指令调整电机运行频率的过程是怎样的？

PLC 发出频率控制指令给变频器，变频器接收后，根据内部算法调整逆变器的输出频率，将输入的交流电经整流、逆变环节，输出频率可调的交流电，驱动电机转速改变。

3. 辅助电气元件在电路保护和稳定运行中的作用是什么？

辅助电气元件如断路器、热继电器等，在电路过载、短路或欠压时动作，切断或保护电路；电抗器、滤波器可减少谐波、稳定电压，确保电路和设备安全稳定运行。

4. 闭环控制系统的数据反馈与策略调整机制是怎样的？

闭环控制系统通过传感器将被控对象的状态（如速度、位置等）反馈至控制器（如 PLC），控制器将反馈值与设定值对比，根据偏差和预定的控制策略（如 PID）调整输出，实现精确控制。

PLC变频控制柜的应用不止在工业领域，在水处理、建筑、农业、矿业、能源领域，PLC变频控制柜都有着广泛的应用。因为突出的节能、控制优势，PLC变频控制柜产品质量和设备效率，延长设备使用寿命，保证系统稳定运行。随着科技的发展，PLC 变频控制柜也将不断优化，实现更高效、更节能的控制效果。
