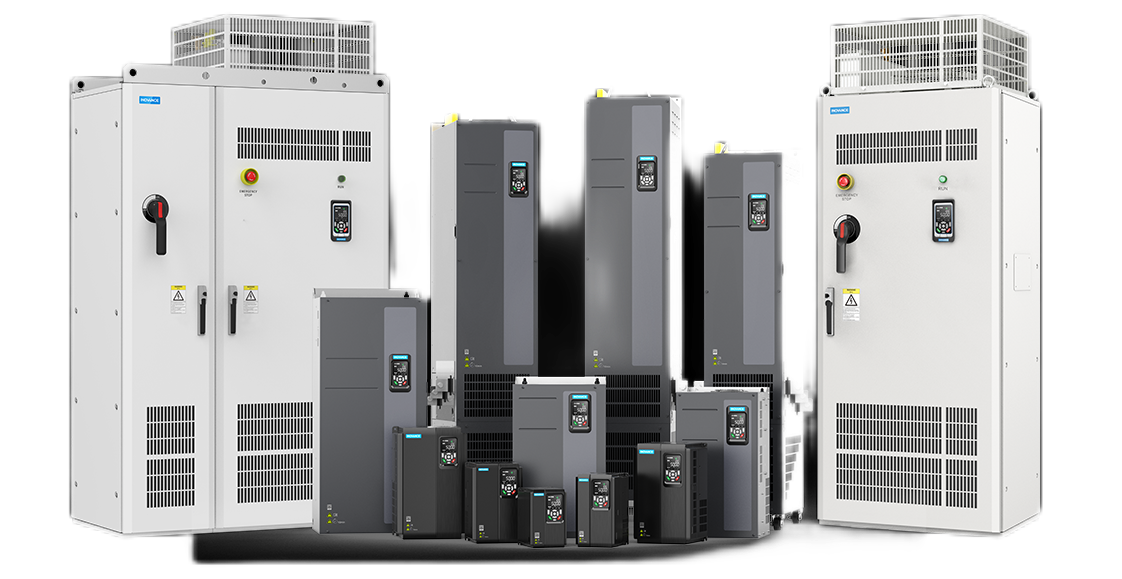

据统计，我国工业领域电机系统耗电量占全社会总用电量的60%以上，而变频调速技术可实现30%-50%的节能潜力。本文将从技术原理出发，结合实际案例与行业规范，系统拆解低压变频柜设计的5大核心要领，为电气工程师、设备制造商及终端用户提供可落地的技术参考。

一、负载特性匹配：变频柜设计的“基因工程”

根据机械负载特性，工业电机可分为三类：

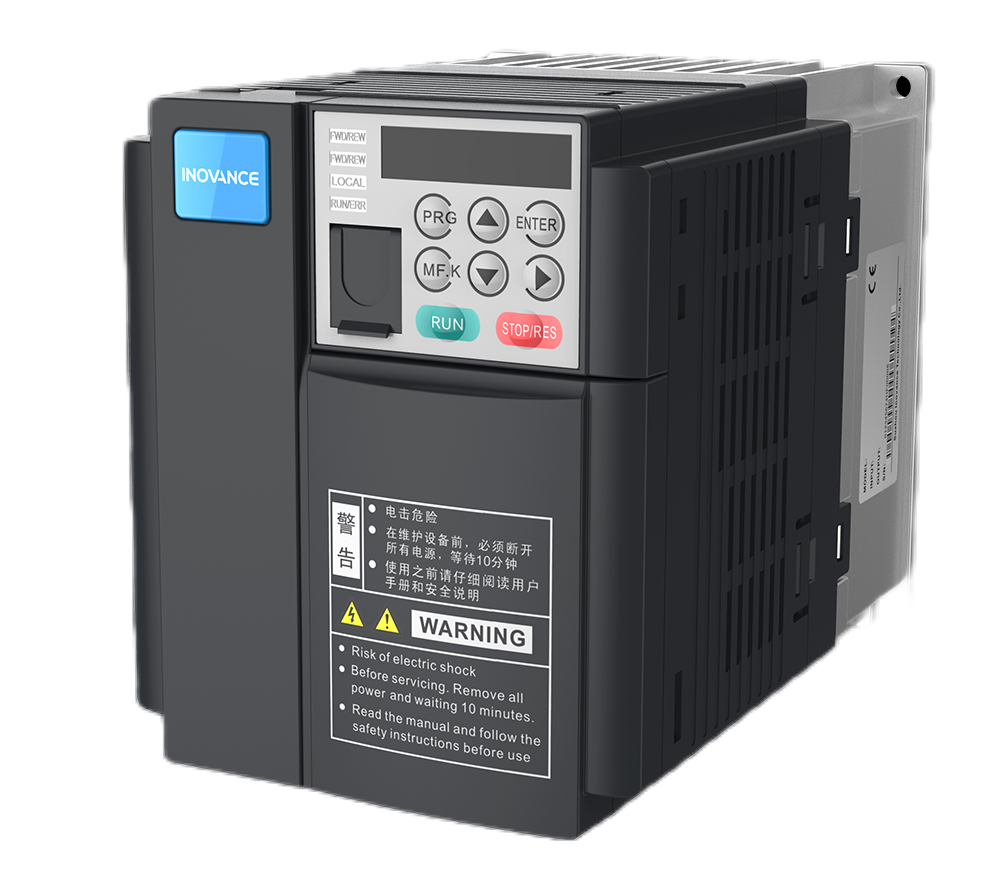

恒转矩负载（如传送带、起重机）：需配置具备四象限运行能力的变频器，确保正反转切换时转矩响应时间≤20ms。

平方转矩负载（如风机、水泵）：优先选用带U/f=const控制模式的变频器，结合PID闭环控制可实现45%的节能效果。

恒功率负载（如卷绕机、机床主轴）：需采用矢量控制（VC）或直接转矩控制（DTC）技术，确保在基频以上恒功率运行。

二、电磁兼容设计：变频柜的“抗干扰盾牌”

1. 传导干扰抑制技术

输入端滤波：在变频器电源侧加装MLAD-VR-SR输入电抗器，可降低5、7次谐波含量40%以上。

输出端滤波：采用MLAD-VR-SC输出电抗器+正弦波滤波器组合，可将电机端电压畸变率（THDu）控制在5%以内。

2. 辐射干扰防护体系

屏蔽电缆应用：动力电缆选用3+3对称结构变频专用电缆（如H07ZN-K），控制电缆采用4芯双绞屏蔽电缆（STP-120Ω）。

接地系统优化：采用等电位联结母排，接地电阻≤1Ω，信号回路参考电位与动力地严格隔离。

三、热管理设计：变频柜的“呼吸系统”

1. 散热系统设计规范

风道优化：进风口设置可拆卸防尘网（网格密度≤10目），出风口安装轴流风机（风量≥变频器额定风量的120%）。

热交换器应用：在高温环境（≥50℃）下，采用板式热交换器替代传统风扇，可实现柜内外温差≤15℃。

2. 温度监控与保护

多点测温系统：在变频器散热器、电解电容、PCB板等关键部位布置NTC热敏电阻，温度超限时自动降频或停机。

智能温控风扇：采用PWM调速风扇，根据柜内温度自动调节转速，噪音降低12dB(A)。

四、电气安全设计：变频柜的“生命防线”

1. 电气隔离与保护

强弱电隔离：控制回路采用隔离变压器供电，模拟量信号传输距离超过50m时使用光纤转换器。

过电压保护：在直流母线侧加装MLAD-DW系列浪涌吸收器，响应时间≤25ns。

2. 防护等级与防爆设计

柜体防护等级：室内应用选用IP43防护等级，户外应用需达到IP54以上。

防爆认证：在石油化工等易燃易爆场所，选用Ex d IIB T4 Gb防爆变频柜，电缆引入装置采用双密封结构。

五、可维护性设计：变频柜的“长寿基因”

1. 模块化结构设计

功能单元划分：将变频器、断路器、接触器、滤波器等部件设计为独立模块，支持带电插拔维护。

标准化接口：采用IEC 60309工业插头、M12航空插头等标准化接口，支持快速更换。

2. 智能诊断与预测维护

状态监测系统：集成振动传感器、温度传感器、局部放电监测仪，实时上传数据至云端。

数字孪生应用：构建变频柜虚拟模型，模拟不同工况下的热-电耦合效应。

随着工业互联网、数字孪生、AI预测性维护等技术的渗透，未来的变频柜将不再是简单的电气装置，企业需建立“设计-制造-运维”全生命周期数据链，通过持续迭代优化，才能在激烈的市场竞争中构筑技术护城河。
