各位机电朋友们，今天我们聚焦的是西门子G120系列变频器控制柜，一款集美貌与智慧于一身的高科技产品。咱们从里到外，全方位了解一下这个电气界的小明星。
【产品概述】

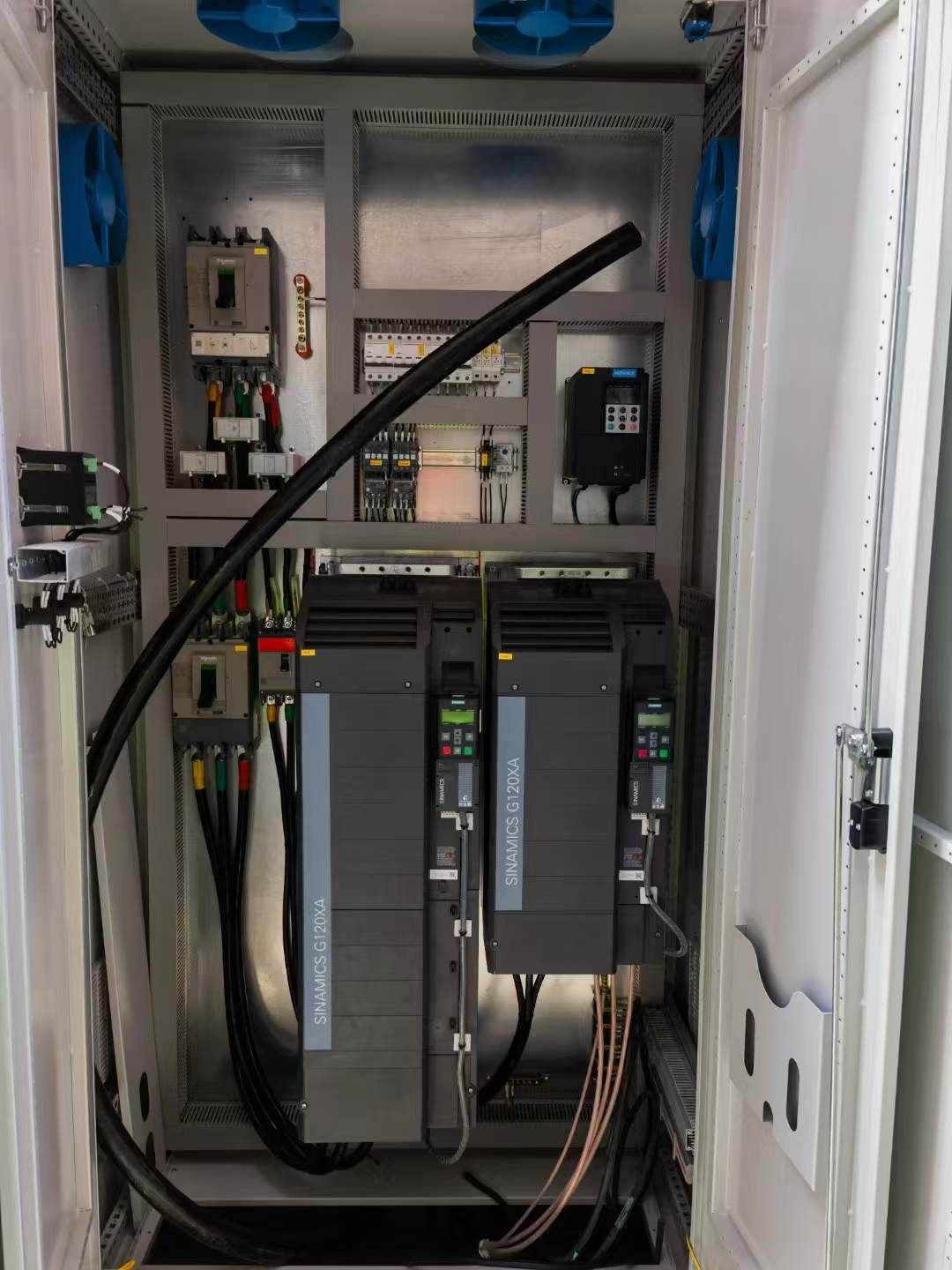

西门子G120系列变频器控制柜的外观设计就足以让人眼前一亮。它采用了室内仿威图设计，看着既高端又严谨，西门子G120系列变频器控制柜的防护等级达到了IP40。这个级别可不算低，可以有效隔离那些捣乱的电磁干扰，让动力线和信号线可以安静地搭配。
再来看电控柜的“内脏”。总电源进线可是三相五线的大腕，额定电压AC380V，额定频率50HZ，最大负载电流高达600A。这个数据意味着什么？意味着西门子G120系列变频器控制柜可以轻松应对各种大体量的电气设备。而且，柜内的线缆色彩搭配清晰明了，黑色线是AC380V动力线，黄绿双色线是地线，红色是AC220V控制线，棕蓝色线是DC24V控制线，白色则是信号线。
在这个控制柜里，还有一群元器件，他们齐心协力，让整个系统运作得井井有条。这些元器件包括塑壳断路器、小型断路器、中间继电器、交流接触器、变频器、PLC等。外观设计也充分考虑了审美和人性化操作，通风散热效果那是杠杠的。
【产品特点】
变频器选用了西门子G120XA系列，这款变频器简直就是为风机、水泵和压缩机等负载量身定制的。它内置了风机和水泵行业应用功能，汇集了高性能矢量控制算法，驱动这些负载简直就是小菜一碟。
同时，西门子G120系列变频器控制柜还配有一个中文操作面板，与内部变频器紧密相连。通过这个面板，你可以轻松地操作变频设备的启停，还能实时显示设备的运行状态信息，简单易上手。
并且，西门子G120系列变频器控制柜的柜体上设有多功能电表，这可是个贴心的小玩意儿。它可以让你实时查看三相电压、电流等其他参数信息，让电气设备的运行状况一目了然。
【参数解析】
l 基本参数
输入电压：西门子G120系列变频器控制柜通常有不同的电压等级可供选择，需要根据实际供电情况进行匹配。
输入频率：一般为50Hz或60Hz，与所在地区的电网频率一致。
输出频率范围：0-400Hz，可满足不同电机转速控制的需求，西门子G120系列变频器控制柜宽广的输出频率范围使其能适应多种工业应用场景。
l 电机参数设置
P0300电机类型选择：用于设定所连接电机的类型，如0为没有电机，1为异步电机，2为同步电机。
P0304电机额定电压：需参照电机铭牌输入，单位为V，常见的额定电压如380V。
P0305电机额定电流：按照电机铭牌上的额定电流值输入，单位为A，准确设置该参数有助于变频器对电机进行精确控制。
P0307电机额定功率：根据电机铭牌填写，单位为kW，此参数是变频器控制电机功率输出的重要依据。
P0310电机额定频率：同样参照电机铭牌，单位为Hz，通常为50Hz或60Hz。
P0311电机额定转速：单位是rpm，依据电机铭牌上的额定转速进行设置，以便变频器实现对电机转速的准确调节。
l 控制方式参数
P1300开环/闭环运行方式：可选择不同的控制方式，如：
0为具有线性特性的V/f控制，电压频率呈线性关系；
1为具有线性特性和FCC的V/f控制，带磁通电流控制；
2为具有抛物线特性的V/f控制；
3为具有可设定特性的V/f控制，即多点V/f控制；
4为具有线性特性和ECO的V/f控制，节能模式。
P1120斜坡功能发生器的上升时间：用于设置转速从0到最大转速所需的时间，可根据具体的工艺要求和负载特性进行调整。
P1121斜坡功能发生器的下降时间：指转速从最大转速到静止的时间，合理设置该参数能实现平稳的减速过程，减少机械冲击。
l 数字量与模拟量输入输出参数
P0756控制单元模拟输入类型：用于设置模拟输入通道的信号类型，如0为单极电压输入(0V...+10V)、1为监控单极电压输入(+2V...+10V)、2为单极电流输入(0mA...+20mA) 、3为监控单极电流输入(+4mA...+20mA)、4为双极电压输入(-10V...+10V)、8为未连接传感器。
P771输出频率AO0/输出电流AO1：可将输出频率或输出电流信号分配到指定的模拟输出通道，方便对电机运行状态进行监测和反馈控制。
P840手动启动信号/P844、P848自动启动信号等：用于配置变频器的启动信号源，可选择手动或自动启动方式，并指定相应的信号输入点。
l 通信参数
P0922 PROFIdrive报文选择：当使用Profibus和Profinet通信时，需根据具体的通信协议和设备要求选择合适的报文类型。
l 保护与监控参数
P0640电流极限：参照电机铭牌设置电流极限值，当电机电流超过该极限时，变频器会采取相应的保护措施，如降低输出频率或停止输出，以防止电机过载损坏。
P2118禁用或修改报警和警告：可根据实际需求对某些报警和警告信息进行禁用或修改，以便更精准地监控变频器的运行状态。
西门子G120系列变频器控制柜不仅外观酷炫，内在实力更是不容小觑，你是不是心动了？好了，今天的话题就聊到这里。如果你觉得这篇文章对你有帮助，别忘了点赞、转发哦！我们下期再见！
